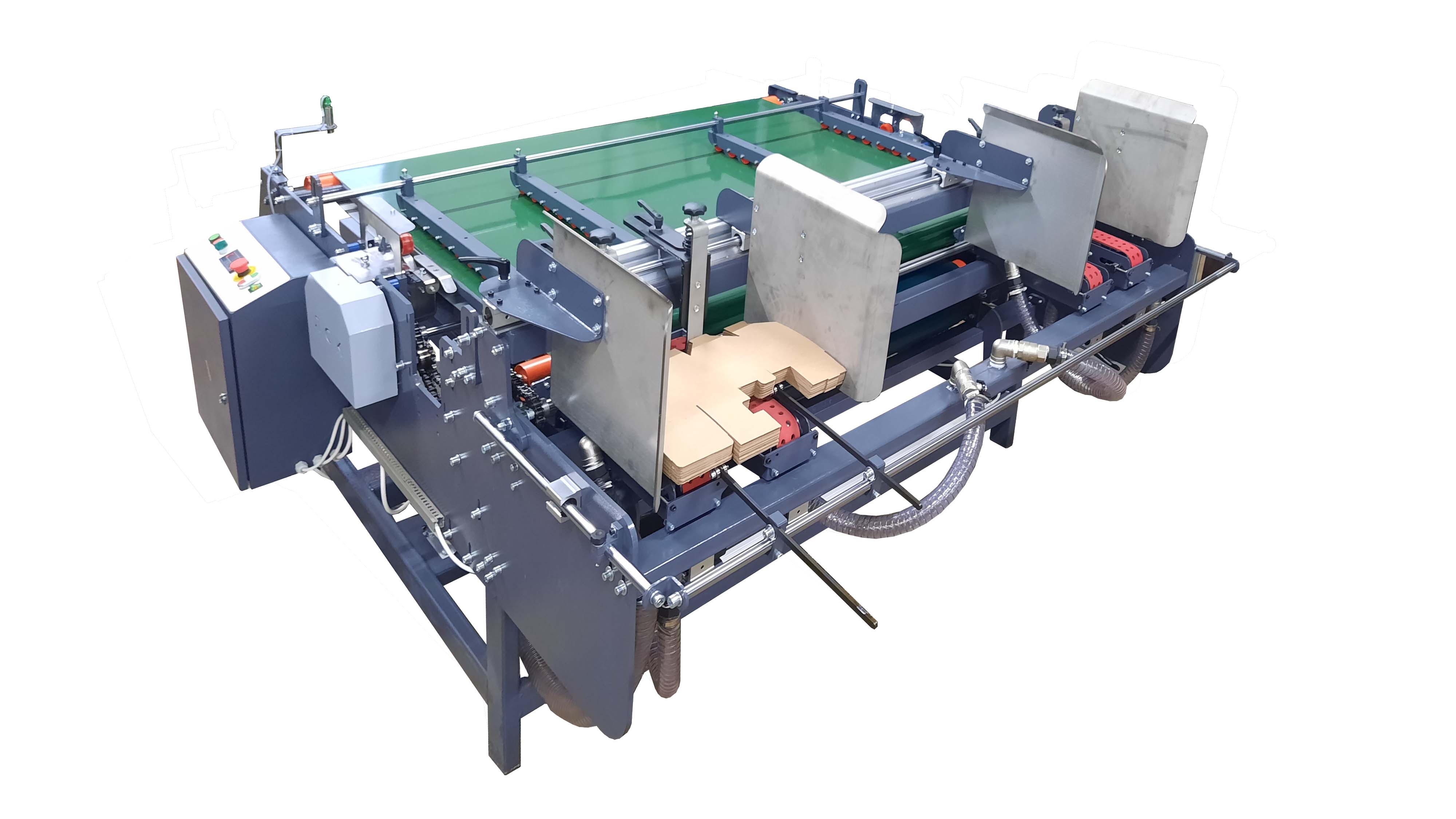

Для склеивания коробок из гофролиста путем нанесения клеевых дорожек и выдерживания клеевых швов в сжатом состоянии до схватывания клея

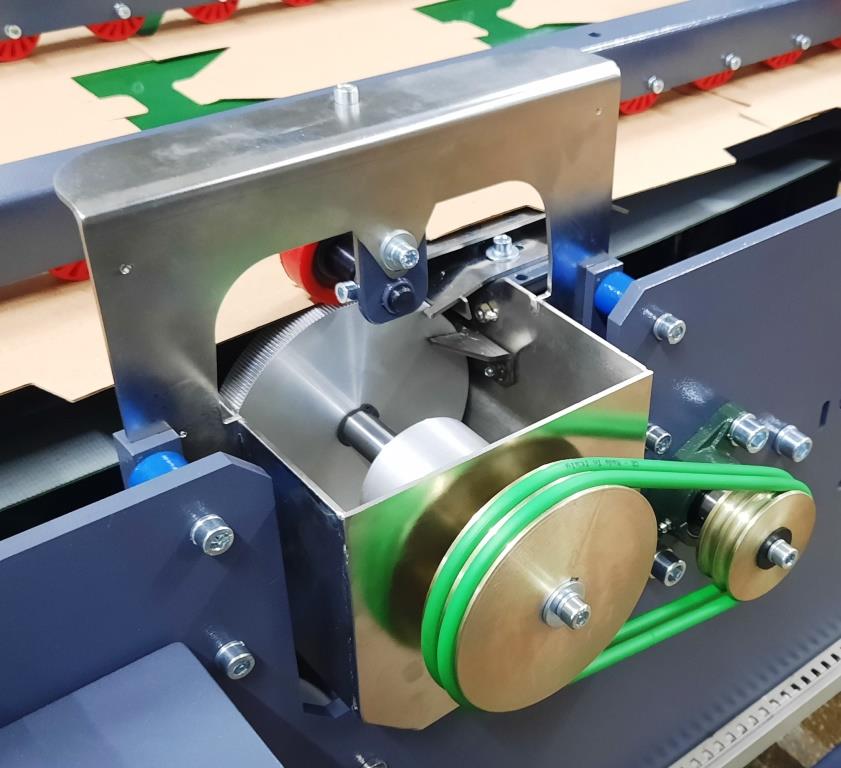

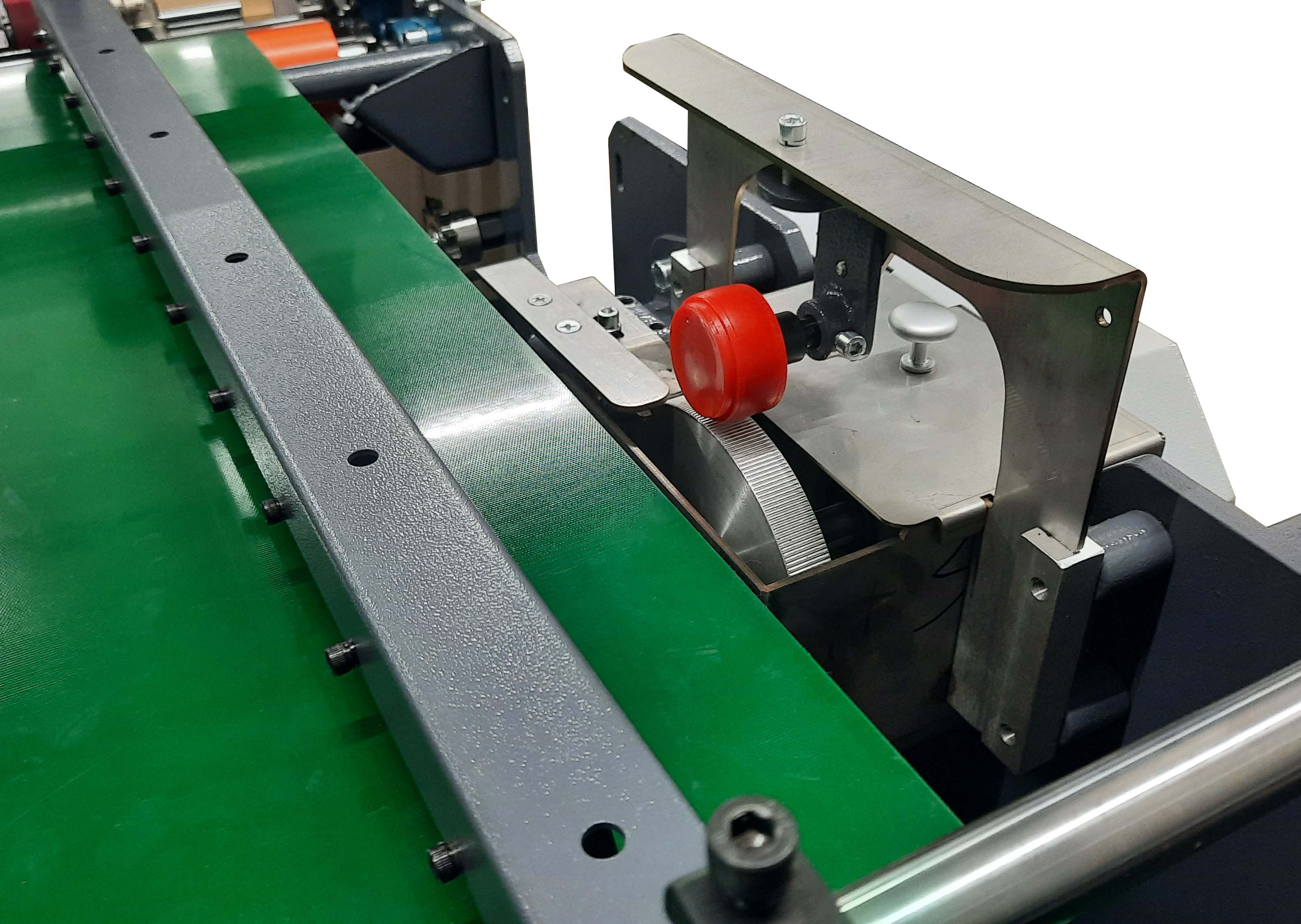

Узел нанесения клея
Полностью съемный для облегчения промывки от клея.
Для простоты настройки возможна комплектация различными по ширине клеевыми роликами.

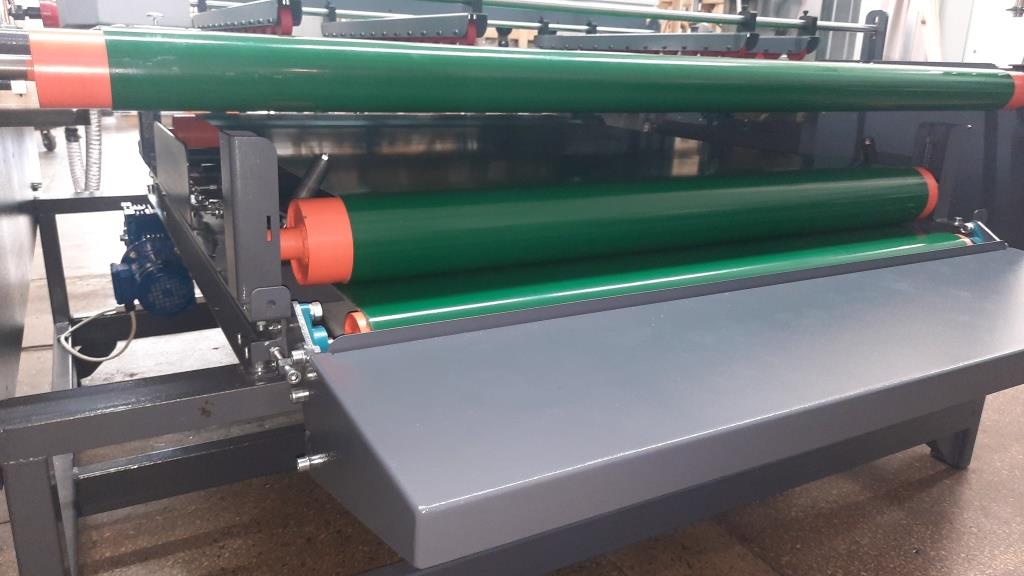

Ленточный пресс.
Автоматическое регулирование высоты стопы деталей при сжатии.
Монтажный столик с упором для выравнивания торца детали.

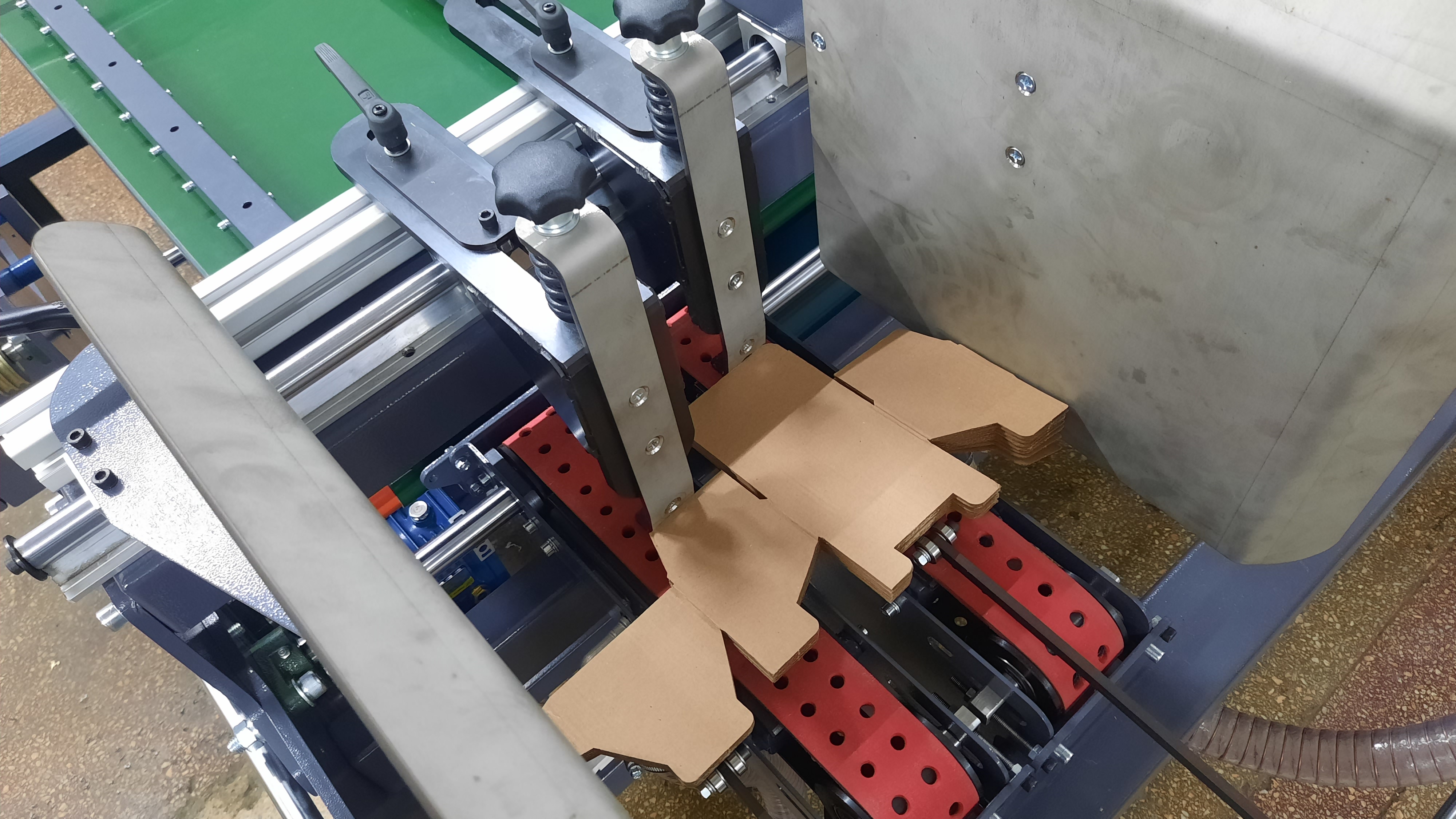

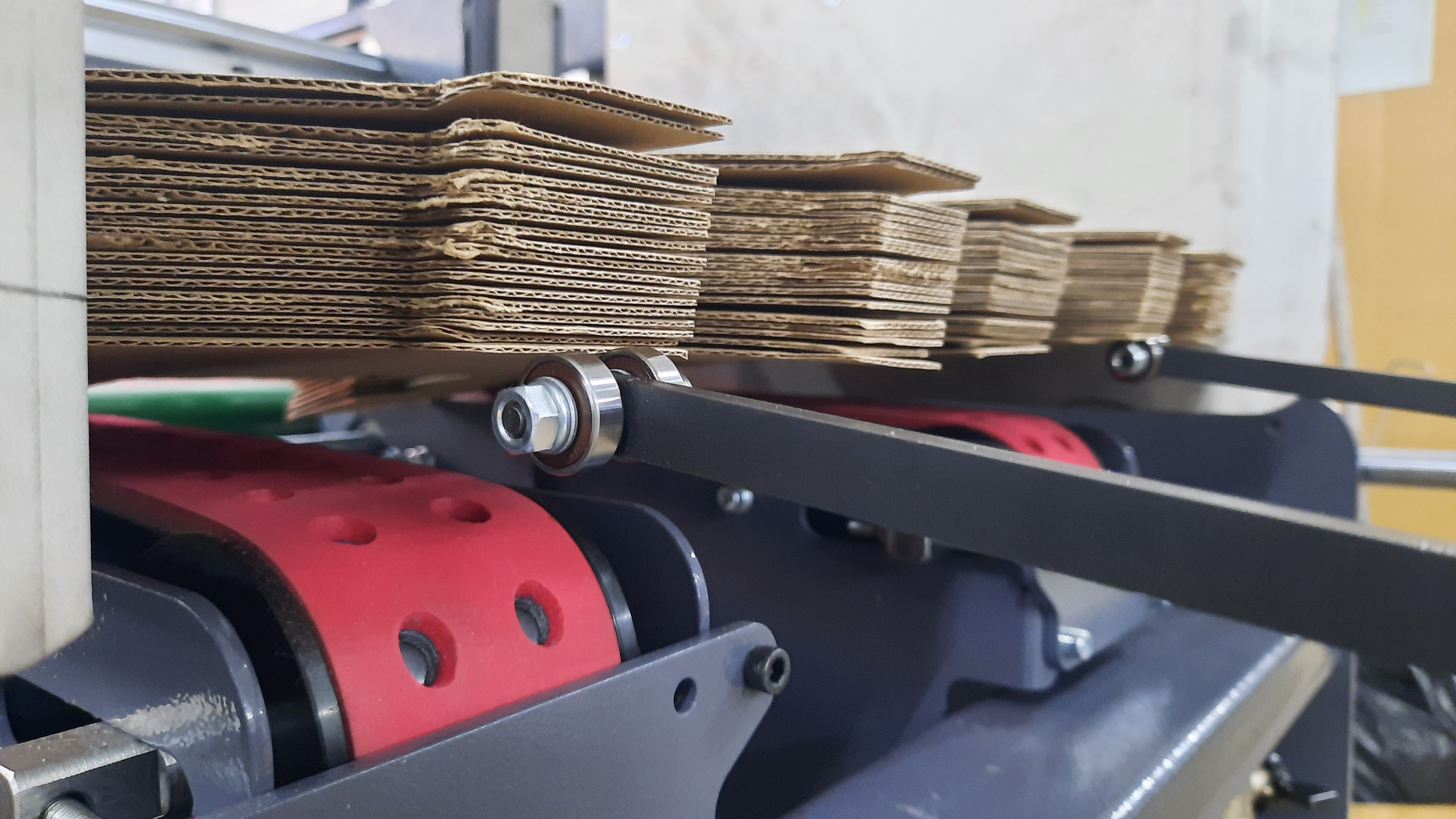

Устройство подачи деталей
- Отсекатели могут регулироваться по глубине детали
- Вакуумный прижим обеспечивает отличный захват детали без перекоса
- Боковые ограничители надежно удерживают стопу заготовок
- Планки поддержки позволяют точно настроить детали сложного контура
Все элементы могут легко устанавливаться и демонтироваться в зависимости от размеров детали и их сложности.
Выполняются следующие операции:
Автоматическая подача заготовок в руки оператору (самонаклад).
Автоматическое нанесение клеевой дорожки клеенаносящим роликом.
Фальцовка склеиваемых поверхностей вручную.
Выдерживание клеевых швов в сжатом состоянии до схватывания клея при движении накопленной пачки в ленточном транспортере.
|
ПАРАМЕТР |
|
|
|
размеры заготовки гофрокороба, мм |
min |
max |
|
80х100 |
1000х1600 |
|
|
скорость движения подающих лент, м/мин |
регулируемая, до 80 |
|
|
толщина гофрокартона, мм |
2-10 |
|
|
производительность, шт/час |
1000-1500 |
|
|
напряжение питания |
380Вх3ф |
|
|
мощность, кВт |
1,5 |
|
|
габариты Д/Ш/В, м |
1,9х2,7х1,7 |
|
|
вес, кг |
1000 |
|
ПРИНЦИП РАБОТЫ
Клеенаносящий ролик непрерывно вращается в емкости с клеем ПВА.
Оператор укладывает заготовки на стол подачи в стопу.
После нажатия на кнопку на пульте управления происходит автоматическая подача заготовки (нижняя из стопы).
При ее движении в сторону оператора происходит нанесение клея на боковой клапан.
Заготовка останавливается под действием оптического датчика в конце стола. Положение датчика регулируется.
Оператор складывает коробку и упирает ее торец в поперечную опору для выравнивания и направляет в ленточный пресс для схватывания клея.
Следующая деталь направляется в пресс с накладом на предыдущую.
Ленточный пресс имеет механизм регулировки усилия давления и перемещает деталь.
